JAI为Apex系列新增三款510万像素三CMOS棱镜式相机

JAI在其Apex系列三CMOS棱镜式工业面阵扫描相机中新增三款型号。这些510万像素新品扩展了Apex家族产品线——该系列原有160万及320万像素版本，现共计涵盖10款不同型号相机。新机型配备CoaXPress、Mini Camera Link及5GigE Vision接口，与现有的10GigE Vision和USB3 Vision接口形成互补。

三款新型号——AP-5100T-CXPA、AP-5100T-MCL和AP-5100T-5GE——均采用索尼Pregius IMX548背照式传感器为核心架构。它们分别提供 3 × 5.1 百万像素、高达 75、55 和 32 帧/秒的帧率，为要求苛刻的机器视觉彩色应用提供卓越的分辨率和高速性能。

与现有Apex系列相同，新款相机采用JAI先进的棱镜成像技术。精密设计的硬性二色滤光片通过陡峭光谱截止特性将入射光分离为红、绿、蓝三通道，由三枚精准对齐的CMOS传感器分别捕捉。该技术可彻底消除色彩串扰，呈现更真实饱和的图像与卓越空间精度——连最微小的细节亦清晰可辨。


除继承Apex系列现有先进功能（如像素合并、单一/多个感兴趣区域ROI、自动电平控制、序列器控制、机内色彩空间转换及通道独立曝光控制）外，新机型还搭载JAI强大的Xscale亚像素图像缩放功能，并具备机内色差校正能力，可最大限度减少镜头造成的畸变。

Xscale功能
亚像素缩放技术满足像素尺寸、灵敏度与分辨率的多元应用需求：
不同于仅支持整像素组合（如1×2、2×1或2×2）的传统像素合并技术，Xscale支持浮点值运算。用户可自由组合完整像素与部分像素，生成精确匹配需求的"虚拟像素"，在像素尺寸、分辨率、灵敏度及信噪比之间实现无与伦比的灵活平衡。

机内色差校正：
为确保所有颜色通道实现完美的色彩空间对齐，Apex 510万像素型号搭载先进横向色差校正技术，可独立调节各通道放大倍率。该技术能补偿镜头引发的光学色散效应，呈现更锐利精准的图像——这对精密测量、缺陷检测及多光谱分析至关重要。

灵活的光电输入输出接口满足复杂触发场景：
配备四路光电输入与四路光电输出，可无缝集成至各种复杂检测系统。通过创建高级触发设置，实现多相机、光源或运动控制设备的协同工作，确保多光谱工作流程中每个照明步骤的精准同步。

坚固的设计保障可靠运行：
专为严苛工业环境设计，新款Apex相机采用坚固外壳，具备高抗冲击（50G）与抗振动（3G）能力，工作温度范围达-5°C至+45°C，确保在恶劣条件下仍能稳定可靠运行。

 满足严苛色彩检测需求：
全新510万像素棱镜相机专为严苛机器视觉任务打造，可实现业界领先的色彩区分度与图像精度——涵盖显示屏检测、PCB/MLCC及电子元件检测、食品检测、印刷品检测、药品质量控制等领域。


完整特性集：

• 背照式像素技术。

• 像素合并（1x2、2x1或2x2模式）

• 单一和多个感兴趣区域（ROI）

• 自动电平控制

• 序列器控制

• 相机内色彩空间转换

• 通道独立曝光控制

• 自动白平衡

• 色温预设功能

• 伽玛/查找表

• 瑕疵补偿

• 阴影校正

• 色彩增强功能

• 视频处理旁路模式

• 脉冲发生器

• 计数器功能

• RCT模式（部分型号）


更多信息：

欲了解更多信息，请下载我们的Apex产品手册或特定型号数据表。

• 新Apex产品手册链接  (in English)
• Go to product page: AP-5100T-CXPA (With CoaXPress interface) .
• Go to product page: AP-5100T-5GE  (With 5GigE vision interface).
• Go to product page: AP-5100T-MCL (With Mini Camera Link interface).

为何为您的下一代色彩检测系统选择Apex 3CMOS棱镜式相机？
若您正在开发需要高精度彩色成像的视觉系统，JAI Apex系列是理想之选。该系列相机采用棱镜成像技术，将入射光分离为红、绿、蓝三波段，并精准引导至三个像素对准的CMOS传感器。这种先进方案相比传统拜耳阵列彩色相机，可实现显著更高的色彩保真度与色彩空间精度。

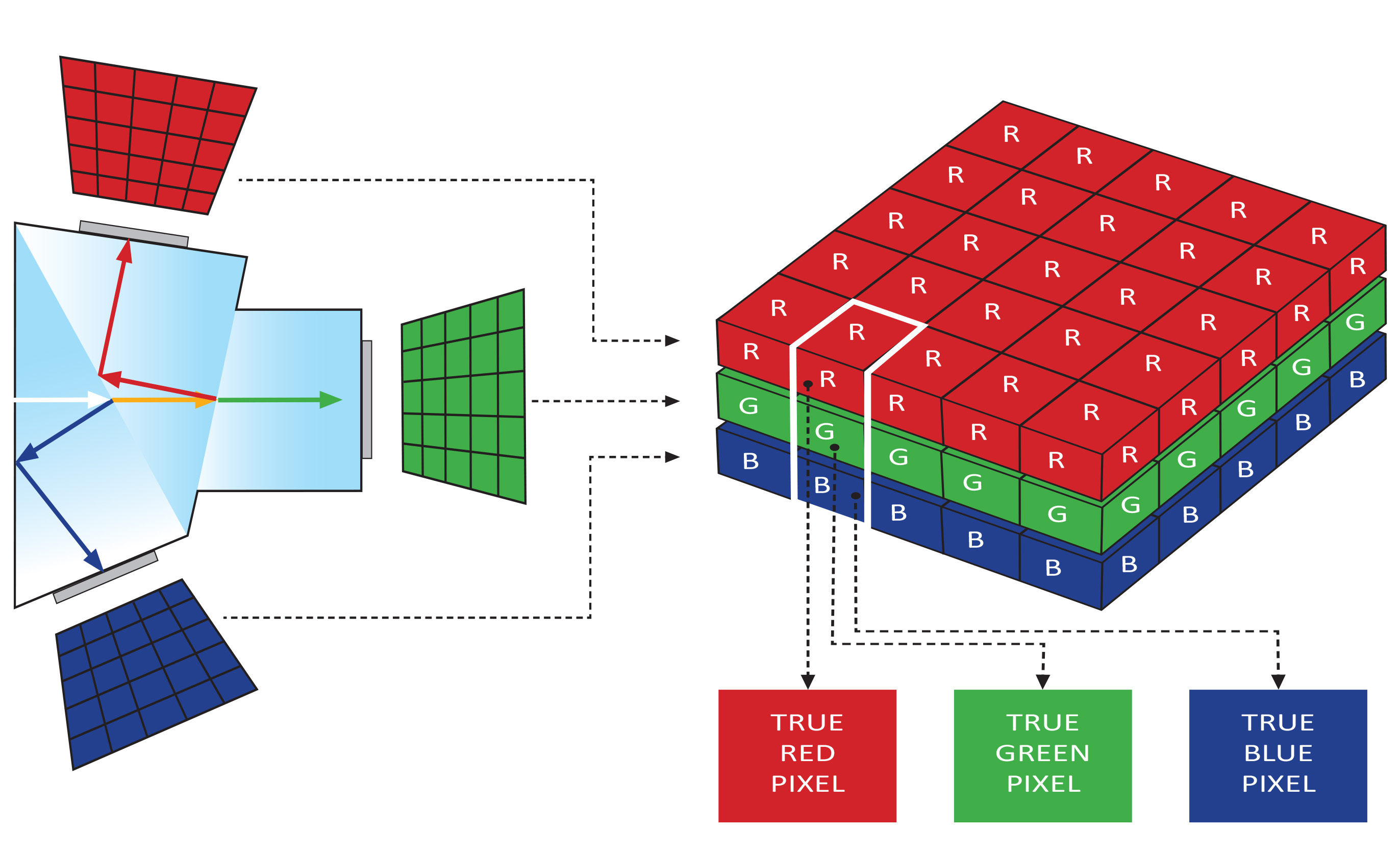

棱镜成像技术：  真实还原色彩    相机内置棱镜将光线分解为红、绿、蓝三色波段，由三枚精密对齐的CMOS传感器分别捕捉。三幅图像最终合成单一RGB图像，实现更精准的像素级色彩值与空间精度，性能超越依赖拜耳滤色片色彩插值技术的传统彩色相机	拜耳马赛克成像：  插值色彩    在拜耳技术中，每个像素仅通过滤光片捕捉三原色中的一种。因此单个像素无法完整呈现红、绿、蓝三色值。为生成全彩图像，拜耳技术通过参考周边像素进行插值计算，根据邻近像素推测每个像素的红、绿、蓝值。相较于棱镜式相机，这种插值技术会导致色彩准确度和分辨率降低。

典型应用场景

	显示器检测​ RGB通道分离技术可同时检测红、绿、蓝子像素的亮度、均匀性及坏点，各通道间无信号串扰，避免关键测量误差。
	电子元件与PCB检测​ 通过各通道独立照明，单次扫描即可采集多维检测图像——涵盖焊点完整性、丝印对位及元件存在性等检测项目，在提升吞吐量的同时减少相机数量并节省系统空间。
	食品检测​ 棱镜分离技术消除色彩串扰，即使在混合光源下，也能精确分级水果、蔬菜、蛋类和肉类中微妙的成熟度与缺陷色差。
	制药质量控制​ 低串扰成像技术可精准分离安瓿、胶囊及多层片剂的真实色差，显著提升涂层差异或污染检测能力——拜耳传感器易受色彩渗色干扰的场景下尤为有效。
	半导体与晶圆检测 最小光谱重叠使多种照明类型（如暗场、明场和背光）或不同波长可同时使用而不会产生通道污染，从而实现对晶圆和微结构更精细、更高效的缺陷检测。
	印刷检测​ 以卓越精度解析油墨分离现象，实现网点偏移检测，并精确采样套准标记或色彩控制色块，确保印刷品质与一致性。
	汽车检测​ 棱镜传感器通过捕捉纯RGB通道，精确测量油漆色调和LED颜色，不受邻近波长的干扰，确保在各种照明条件下获得可靠的结果。
