Hochgeschwindigkeits-R-G-B-NIR-Zeilenabtastung – jetzt mit CXP-12

Erfassen Sie Rot-, Grün-, Blau- und Nahinfrarotdaten (R-G-B-NIR) gleichzeitig mit
Zeilenraten von bis zu 146.000 Zeilen pro Sekunde.

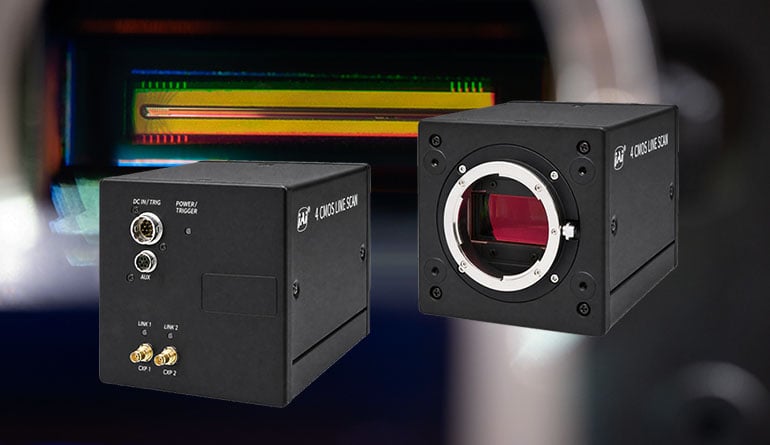

JAI erweitert seine „Sweep+“-Serie prismenbasierter Zeilenkameras um zwei neue 4-CMOS-Multispektralmodelle mit der Hochgeschwindigkeitsschnittstelle CoaXPress 2.0 CXP-12. Die neuen Modelle SW-8000Q-CXP2A und SW-4000Q-CXP2A kombinieren die gleichzeitige Bildgebung in Rot, Grün, Blau und Nahinfrarot (RGB-NIR) mit Auflösungen von 8.192 (8K) bzw. 4.096 (4K) Pixeln pro Zeile.

Simultane und getrennte Bildgebung von R-G-B und NIR mit einer einzigen Kamera
Die Kameras wurden für anspruchsvolle Inspektions- und Sortieranwendungen entwickelt und verwenden vier CMOS-Sensoren, die auf einem Prisma montiert sind, welches das einfallende Licht in rote, grüne, blaue und NIR-Wellenlängen aufteilt. Alle vier Spektralkanäle werden gleichzeitig über einen gemeinsamen Strahlengang erfasst, was eine genaue räumliche Ausrichtung gewährleistet und Probleme wie schräge Betrachtungswinkel, räumliche Kompensation und zylindrische 3D-Versätze beseitigt, die bei Kameras mit Quadlinear-Technologie auftreten können.

Der zusätzliche NIR-Kanal erweitert die Inspektionsmöglichkeiten über die herkömmliche RGB-Bildgebung hinaus und ermöglicht es Anwendern, Merkmale, Fehler und Fremdkörper gleichzeitig zu erkennen, die mit sichtbarem Licht allein nur schwer oder gar nicht zu unterscheiden sind.

Erzielen Sie Zeilenraten von bis zu 146.000 Zeilen/Sekunde über die CoaXPress 2.0 (CXP-12)-Schnittstelle:
Die SW-8000Q-CXP2A liefert echte RGB-NIR-Ausgabe bei Zeilenraten von bis zu 73 kHz (73.000 Zeilen pro Sekunde), während die SW-4000Q-CXP2A bis zu 146 kHz (146.000 Zeilen pro Sekunde) erreicht. Beide Kameras verfügen über eine CoaXPress 2.0 CXP-12-Schnittstelle mit zwei Micro-BNC-Anschlüssen und unterstützen Power-over-CoaXPress (PoCXP) sowie CXP-6- und CXP-3-Konfigurationen. Die Triggerung kann ebenfalls über die CoaXPress-Verbindung erfolgen, während der direkte Anschluss eines Drehgebers die Synchronisation mit Förderbändern und anderen Bewegungssystemen vereinfacht.

Eine Reihe fortschrittlicher Funktionen zur weiteren Optimierung der Bildqualität:
Um die Bildgebungsleistung für verschiedene Anwendungen zu optimieren, bieten die Kameras eine individuelle Verstärkungs- und Belichtungssteuerung für die R-, G-, B- und NIR-Kanäle sowie vertikales und horizontales Binning für eine verbesserte Lichtempfindlichkeit. Die SW-4000Q-CXP2A bietet zusätzlich die Wahl zwischen Pixelgrößen von 7,5 µm × 7,5 µm und 7,5 µm × 10,5 µm, während die SW-8000Q-CXP2A über Pixel von 3,75 µm × 5,78 µm verfügt. Einstellungen für den Untersuchungsbereich (Region of Interest, ROI) können genutzt werden, um die Abtastraten weiter zu erhöhen, wenn keine volle Zeilenbreite erforderlich ist.

Die integrierte Bildverarbeitung umfasst PRNU/DSNU-Korrektur, Schwarzpegelanpassung, Korrektur von Flach- und Farbschattierungen, Kompensation chromatischer Aberrationen, horizontale Spiegelung und Rauschfilterung. Die integrierte Farbkonvertierung ermöglicht die Umwandlung der RGB-Ausgabe in die Formate HSI, CIE XYZ, sRGB, Adobe RGB oder benutzerdefinierte RGB-Formate.

Anwendungen:
Die neuen Kameras eignen sich für eine Vielzahl von Farb- und multispektralen Inspektionsanwendungen, darunter

• Prüfung von Batterieelektroden
• Sortierung von Obst und Gemüse
• Abfallwirtschaft und Recycling
• Prüfung von Sicherheitsdrucken
• Roll-to-Roll- und Bahninspektion
• Halbleiter
• Prüfung von Flachbildschirmen und vieles mehr.

Beide Modelle sind mit F-Mount- oder M52-Objektivanschluss erhältlich und zeichnen sich durch eine robuste Bauweise aus, die Vibrationen von 3 G und Stößen von 50 G standhält.
